WIWA AN200 i AN220

Post autor: @GUTEK@ » 8 czerwca 2012, o 20:26

Anteny WIWA AN200 i AN220
Obrazek

OPIS SKOPIOWANY ZE STRONY: http://www.wiwa.info.pl/index.php?id=44 oraz http://www.wiwa.info.pl/index.php?id=45

WIWA AN 200 / AN 220 - aktywna antena zasilana z wyjścia antenowego
tunera DVB-T (STB), odbiornika TV lub zasilacza 12V przez separator(tylko AN220).
Zaprojektowana do odbioru cyfrowego sygnału telewizji naziemnej DVB-T i DVB-T2.
Urządzenie charakteryzuje atrakcyjny, stylowy i nowoczesny wygląd.
Dzięki temu z powodzeniem może być stosowana wewnątrz budynku.
Natomiast wodoszczelna i odporna na promienie UV obudowa umożliwia
jej zastosowanie na zewnątrz budynku.

Na balkonie
Obrazek
Na maszcie
Obrazek
W pokoju
Obrazek

Cechy produktu:
- DUAL POWER - możliwość zasilania z tunera DVB-T (STB) 5V lub zasilacza 12V
przez separator(tylko AN220)
- wykorzystanie dwóch dipoli typu "quad" zwiększa zysk anteny, co przekłada się
bezpośrednio na wysoką jakość odbioru
- Wzmocnienie maksymalne 48dBi
- wbudowany wysokiej klasy niskoszumowy wzmacniacz sygnału
- silna kierunkowość
- wodoszczelna i odporna na promienie UV obudowa
- ochrona sygnału TV przed zaklóceniami z zewnątrz poprzez ekranowanie

Aby antena model WIWA AN 200 prawidłowo działała niezbędne jest
by tuner DVB-T (STB) lub telewizor posiadał funkcję zasilania anteny.
Aktualnie każdy znajdujący się w sprzedaży model tunerów DVB-T
marki WIWA jest zaopatrzony w tę funkcję.
Obrazek

ANTENA model WIWA AN 220 może być zasilana:
- bezpośrednio z tunera DVB-T (STB) lub telewizora, który posiada aktywną
funkcję zasilania anteny 5V/40mA.
- z zasilacza sieciowego 12V przez separator (dołączony do kompletu)
Aktualnie każdy znajdujący się w sprzedaży model tunerów DVB-T
marki WIWA jest zaopatrzony w tę funkcję.
Obrazek

Zasilanie anteny bezpośrednio z tunera lub telewizora pozwala na odłączenie
zewnętrznego zasilania z gniazda 230V. Zachęcamy do wykorzystania tej opcji.
Pozwoli to zaoszczędzić energię elektryczną, dzięki czemu ograniczymy koszty,
ale także zadbamy o środowisko naturalne.

Zestaw z AN200 zawiera:
1. Antena WIWA AN 200
2. Uchwyt montażowy
3. Zestaw do montażu na ścianie
4. Zestaw do montażu na maszcie
5. Antenowy kabel koncentryczny
6. Instrukcja obsługi

Zestaw z AN220 zawiera:
1. Antena WIWA AN 220
2. Uchwyt montażowy
3. Zestaw do montażu na ścianie
4. Zestaw do montażu na maszcie
5. Antenowy kabel koncentryczny
6. Zasilacz sieciowy 12V
7. Separator
8. Instrukcja obsługi

Dane techniczne:
Pasmo: UHF, VHF, FM
Zakres częstotliwości: UHF 470 MHz do 870 MHz, VHF 47MHz do 230 MHz
Odbiór sygnału telewizji: cyfrowej i analogowej
Odbiór sygnałów radiowych: FM, DAB
Impedancja: 75 Ω
Widoczność kątowa: pozioma i pionowa
Zasilanie: 5V z wyjścia antenowego tunera DVB-T (STB) lub odbiornika TV, AN220 - zasilacz sieciowy
Wymiary: 350mm x 160mm x 70 mm

EDIT: zapomniałem podać źródło opisu.
Ostatnio zmieniony 9 czerwca 2012, o 11:04 przez @GUTEK@, łącznie zmieniany 1 raz.

Awatar użytkownika
@GUTEK@
Posty: 5397
Rejestracja: 27 kwietnia 2009, o 00:17
Miejscowość: Gliwice
Odbiornik: Astrometa DVB-T2 USB,
Telewizor z AndroidTV 9.0
Instalacja antenowa: Televes
Nadajnik - obiekt nadawczy: RTCN Katowice/Kosztowy; Czechy

Re: WIWA AN200 i AN220

Post autor: @GUTEK@ » 8 czerwca 2012, o 20:37

Recenzja: Wiwa AN200 i AN220

Wiwa wprowadziła do sprzedaży dwa modele anten do odbioru DVB-T - AN200 i AN220. Anteny to żadna nowość, bo identyczne już od jakiegoś czasu są dostępne w sprzedaży pod innymi markami. Są to konstrukcje typu biquad ze zintegrowanym nisko szumowym wzmacniaczem oraz w pełni wodoodporne. Anteny są dostosowane do zasilania bezpośrednio z tunera napięciem 5V, jest to duża zaleta tych anten.
Obydwa modele to w zasadzie ta sama antena, różnica jedynie polega na tym, że do AN220 dodatkowo dodano zasilacz. To w przypadku gdy nie ma możliwości zasilenia anteny bezpośrednio z tunera. Tu bardzo ważna uwaga dotycząca modelu AN220. Dołączony zasilacz jest 12V, ale w separatorze który również znajduje się w zestawie jest dodatkowy stabilizator na 5V. Czyli tak na prawdę antena jest również zasilana napięciem 5V, tak jak z tunera. Ostrzegam wszystkich o tym, aby przypadkowo nie podłączyli anteny do zasilacza ze "zwykłych" anten, który podaje napięcie 12V do zasilania wzmacniacza.

Serwis Wiwy był bardzo ciekawy jak ich antena sprawdza się w różnych warunkach - jak wiadomo w Warszawie wszystkie obecnie nadawane MUXy są z dużymi mocami, plus do tego doświetlenie centrum z nadajników niskich mocy na PKiN. Przy takich warunkach odbiór jest bardzo dobry i praktycznie każda antena się do tego nada.
Inaczej sprawa wygląda na Śląsku. Przykładowo w Gliwicach, gdzie oprócz polskich MUXów możemy również odbierać bardzo silne sygnału z czeskich nadajników, położonych w większości na górskich szczytach i nadających z dużymi mocami. Żeby było jeszcze ciekawiej, jest u nas MUX, który jest zakłócany przez inny, nadający z Czech na tym samym kanale. Można więc śmiało stwierdzić, że jest tutaj niezłe laboratorium do badania anten.

W związku z tym podesłali mi jedną sztukę i poprosili o sprawdzenie jak taka antena będzie u mnie odbierać. Przy okazji postanowiłem też coś napisać o tej antenie, bo to konstrukcja ciekawa i dość nietypowa.

Zestaw z składa się z:
- anteny AN220
- gotowego przewodu antenowego o długości ok. 3m (co ważne wtyk do anteny ma dodatkowo gumową osłonkę chroniącą go przed warunkami zewnętrznymi)
- zasilacz 12V/125mA
- separator (z wbudowanym wewnątrz stabilizatorem 5V)
- uchwyt montażowy (giętki - można wygiąć w dowolnym kierunku)
- zestaw uchwytów oraz kołków montażowych (pozwalający zamontować antenę na maszcie, do ściany, lub do powierzchni drewnianych)
- instrukcja obsługi


Obrazek Obrazek Obrazek Obrazek Obrazek

Pora na rozpisanie MUXów możliwych do odbioru na terenie GOPu - Górnośląski Okręg Przemysłowy. Są to kolejno:
kanał 36 - Czechy, MUX1, nadajnik na górze Pradziad, moc 100kW
kanał 37 - Czechy, MUX2, SFN - Ostrava/Hostalkovice/Łysa Góra, moc 100kW
kanał 38 - Polska, MUX2, nadajnik RTON Wisła/góra Skrzyczne, moc 2,5kW
kanał 49 - Polska, MUX2, nadajnik RTCN Katowice/Kosztowy, moc 63kW
kanał 51 - Polska, MUX3, nadajnik RTCN Katowice/Kosztowy, moc 2,5kW
kanał 51 - Czechy, MUX3, nadajnik na górze Pradziad, moc 100kW
kanał 53 - Czechy, MUX2, nadajnik na górze Pradziad, moc 100kW
kanał 54 - Czechy, MUX1, SFN - Ostrava/Hostalkovice/Łysa Góra, moc 100kW
kanał 55 - Polska, MUX1, nadajnik RTCN Katowice/Kosztowy, moc 25kW
kanał 62 - Polska, MUX1, nadajnik RTON Wisła/góra Skrzyczne, moc 25kW


Odległości i wysokości do nadajników (dane wg strony http://www.dvbtmap.eu):
RTCN Katowice/Kosztowy - około 40km, wysokość 308m
RTON Wisła/góra Skrzyczne - około 76km, wysokość 1249m
Czechy - Łysa Góra - około 86km, wysokość 1324m
Czechy - Pradziad - około 100km, wysokość 1490m


Jak widać nadajników jest kilkanaście, a wymieniłem tylko te, które stosunkowo łatwo odebrać w Gliwicach. Najbardziej problematyczny w odbiorze jest kanał 51. Nie dość, że jest on nadawany z małą mocą, to zakłóca go silny sygnał z czeskiego nadajnika. W efekcie czego, jego stabilny odbiór zapewniają jedynie mocno kierunkowe anteny, które cechują się dobrym tłumieniem bocznych sygnałów. Popularne anteny siatkowe nie radzą sobie z odbiorem. Według opisu na pudełku, antena WIWA AN220 to również silnie kierunkowa antena. Dalej przekonamy się jak jest w rzeczywistości.

Antena Wiwy ma dołączony przewód antenowy, jednak jest on zbyt krótki, aby użyć go do podłączenia anteny na zewnątrz. W praktyce nadaje się on jedynie gdy zdecydujemy się używać anteny jako pokojowej i zamocowania jej do ściany lub innej powierzchni. Do montażu anteny dołączone są również cybanty, pozwalające zamocować ją na wszelkiego rodzaju rurach, barierkach balkonowych itp. Jedna uwaga cybanty pozwalają na montaż na rurach o maksymalnej średnicy ok. 36mm. Dla przykładu popularne maszty antenowe mają średnicę 40mm.

Na co dzień korzystam z anteny ATX-91 ze wzmacniaczem MC-9102 obecnie zasilonym napięciem 5V. Zamontowana jest ona na wysokości około 6-7m n.p.t. i ustawiona idealnie w kierunku nadajnika RTCN Katowice/Kosztowy. Do którego mam jakieś 40km w linii prostej. Profil terenu korzystny, bez przeszkód terenowych (wzniesień itp).
Ponieważ antena ATX-91 to antena silnie kierunkowa, w rezultacie czego praktycznie jestem w stanie na niej obecnie odbierać jedynie MUXy z katowickiego nadajnika. Czeskie kanały są dobrze tłumione i w tunerze jedynie jestem wstanie stwierdzić, że coś na danym kanale występuje, nie da się uzyskać odbioru. Dzięki temu też mam możliwość stabilnego, mimo jednak słabego sygnału, odbioru MUX3.

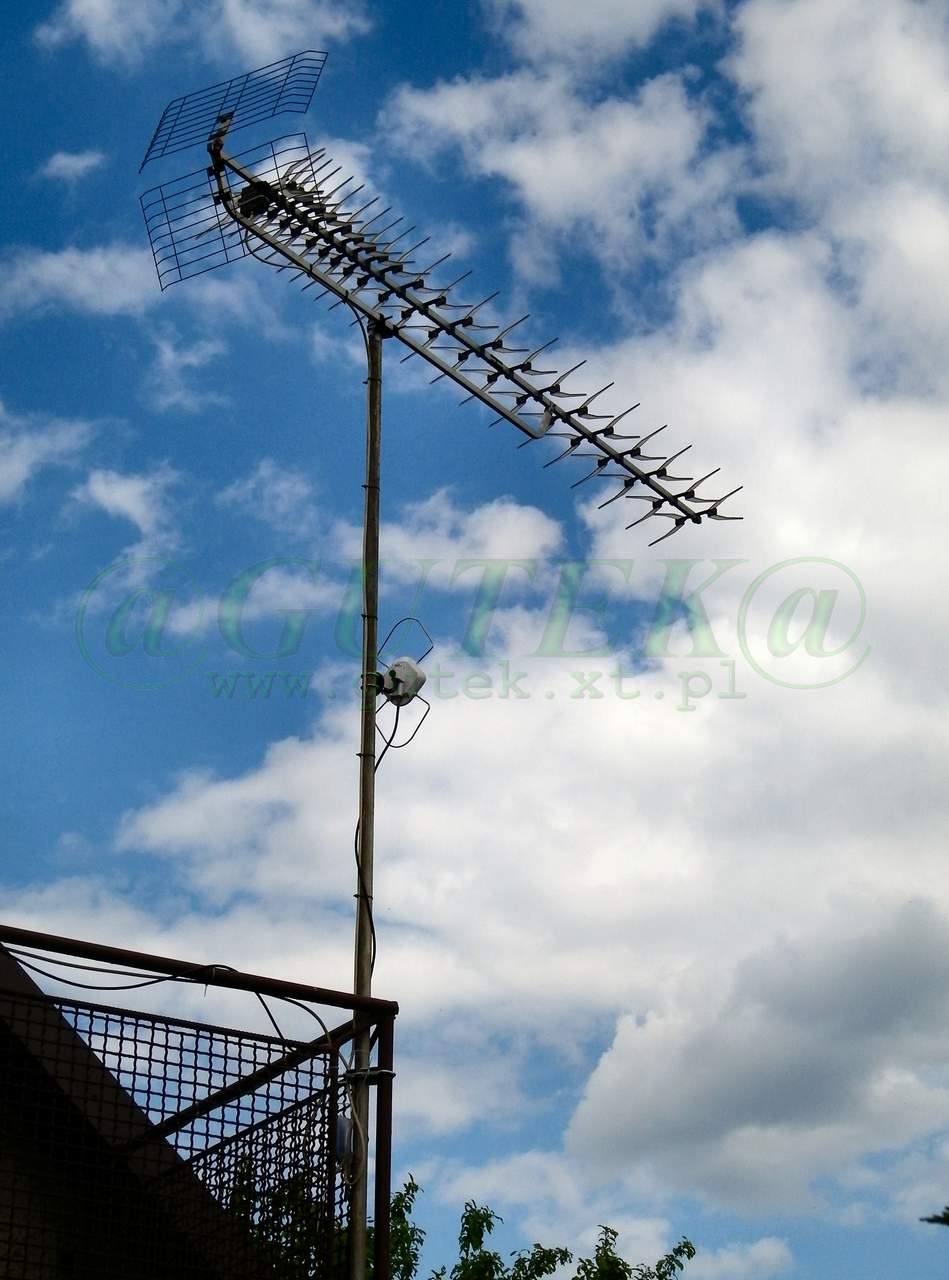

Antenę od Wiwy zamontowałem na tym samym maszcie co mój ATX-91, jakieś 2 metry niżej i ustawiłem w tym samym kierunku. Umiejscowienie anteny nie jest najlepsze, bo kierunki do nadajników praktycznie z każdej strony ma zasłonięte przez domki jednorodzinne. Uznałem jednak, że skoro ma być ona montowana w pomieszczeniach lub balkonach zamontowanie anteny w takim miejscu będzie najbardziej odpowiednie dla sprawdzenia odbioru.
Jak widać na zdjęciach w porównaniu z ogromną anteną kierunkową, AN220 jest praktycznie niezauważalna i posiada o wiele ładniejszy design.

Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek

Poniżej obrazki przedstawiające odbiór na tunerze WIWA HD90, oczywiście wskazania sygnału nie należy się zbytnio sugerować, ponieważ jedynie profesionalne wskaźniki pokazują rzeczywiste parametry sygnałów.

kanał 36:
Obrazek

kanał 37:
Obrazek

kanał 49:
Obrazek

kanał 53:
Obrazek

kanał 54:
Obrazek

kanał 55:
Obrazek

Przy obecnym ustawieniu anteny nie udało się odebrać:
- kanał 38 - nadajnik RTON Wisła/g. Skrzyczne, nadajnik nadaje z bardzo małą mocą i znajduje się daleko, możliwe jednak, że gdyby antenę zamontować znacznie wyżej i ustawić precyzyjnie kierunek udałoby się odebrać
- kanał 51 - antena odbierała zarówno sygnały z polskiego jak i czeskiego nadajnika, przez co wzajemnie się one zakłócały
- kanał 62 - nadajnik RTON Wisła/s. Skrzyczne, nadajnik nadaje z małą mocą i znajduje się daleko, możliwe jednak, że gdyby antenę zamontować znacznie wyżej i ustawić precyzyjnie kierunek udałoby się odebrać

Jak widać powyżej, antena Wiwy mimo ustawienia w kierunku nadajnika RTCN Katowice/Kosztowy odbierała również sygnały z innych kierunków. W dodatku te sygnały wcale nie były wiele słabsze. W dodatku silny sygnał czeskiego nadajnika na kanale 51 uniemożliwił odbiór MUX3 z Katowic. Zatem nie jest prawdą, że jest to antena silnie kierunkowa. Jej kierunkowość przyrównałbym do takiej jak w antenach siatkowych.

Podczas sprawdzania skupiłem się na odbiorze MUXów z katowickiego nadajnika. Przez kilka dni używałem anteny do oglądania. Przez ten czas nie wystąpiły żadne problemy. Sygnał był stabilny, nie występowały żadne zakłócenia np. od sieci komórkowych, energetycznych czy przejeżdżających samochodów. Również złe warunki atmosferyczny (np. ulewa) nie pogorszyły odbioru.

Dodatkowo zamieszczam obrazki przedstawiające odbiór analogowy z katowickiego nadajnika na karcie Pinnacle PCTV 300i.
Moce i kanały można sprawdzić w wykazie Emitela: http://emi.emitel.pl/EMITEL/obiekty.asp ... t=DODR_S1B

Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek

Odbiór kanałów analogowych zamieszczam tylko jako poglądowy, bo antena przecież ma być użytkowana do odbioru DVB-T. Niemniej jak widać, również kanały analogowe w większości odbierane są w przyzwoitej jakości. Wyjątkiem jest TVN, który jest nadawany ze znacznie mniejsza mocą.

Podsumowanie.
Wielką zaletą anteny jest jej konstrukcja, przez co można ją zamontować w nietypowych miejscach np. barierki balkonowe i nie rzuca się w oczy. W blokach gdzie często nie wolno montować czegokolwiek do ścian zewnętrznych taka antena będzie dobry rozwiązaniem. Po niewielkich modyfikacjach możliwy stać się może również montaż do framug okiennych. Drugą zaletą anteny jest dostosowanie jej zasilania bezpośrednio z tunera DVB-T napięciem 5V. W tradycyjnych antenach przedwzmacniacze antenowe wymagają najczęściej zasilania 12V, przez co trzeba stosować dodatkowy zasilacz. Wszystkie obecnie sprzedawane tunery marki Wiwa posiadają możliwość włączenia zasilania anteny, zatem są przystosowane do anten AN200 i AN220.
Do wad anten Wiwa zaliczyłbym słabą kierunkowość, podobnie jak anteny "siatkowe", i te anteny odbierają z wielu kierunków. Druga według mnie wada to zbyt mała średnica cybantów do montażu na rurze. Bez przeróbek nie da się anteny zamontować na typowym maszcie antenowym, które mają standardowo średnicę 40mm.

Dla kogo są anteny WIWA AN200 i AN220?
Każdego kto nie chce albo nie ma możliwości montażu tradycyjnej anteny kierunkowej, a ma dobre warunki odbioru. Antena na pewno sprawdzi się przy odległościach do 40km, gdzie nie ma wielu przeszkód dla sygnału. Przy mniejszych odległościach można też użyć anteny jako pokojowej. Tam gdzie odbiór będzie utrudniony lub odległość do nadajnika znacznie większa lepiej zastosować tradycyjną antenę kierunkową.


ZABRANIAM KOPIOWANIA CAŁOŚCI BĄDŹ FRAGMENTÓW MOJEJ RECENZJI ORAZ DOŁĄCZONYCH DO NIEJ ZDJĘĆ I OBRAZKÓW TUNERÓW BEZ MOJEJ ZGODY.

Copyright © @GUTEK@ 2012

Awatar użytkownika
TomW
Posty: 904
Rejestracja: 27 grudnia 2011, o 21:44
Odbiornik: Samsung UE32F5000
Instalacja antenowa: Siatkowa, pokojowa DAVBOL W1 (parter)
Nadajnik - obiekt nadawczy: RTCN Kosztowy

Re: WIWA AN200 i AN220

Post autor: TomW » 8 czerwca 2012, o 20:43

Komercyjny biquad. Jak ktoś nie ma czasu, dwie "lewe ręce", za dużo gotówki i lubi ładne wykonanie, to szczerze polecam. Nie testowałem akurat Wiwy, ale inne biquady własnej roboty. Myślę ,że użytownicy biquadów przetestują i się wypowiedzą. Ja o biquadach (włączając w to tę Wiwę) mam dobre zdanie. Małe i dobre.

Awatar użytkownika
@GUTEK@
Posty: 5397
Rejestracja: 27 kwietnia 2009, o 00:17
Miejscowość: Gliwice
Odbiornik: Astrometa DVB-T2 USB,
Telewizor z AndroidTV 9.0
Instalacja antenowa: Televes
Nadajnik - obiekt nadawczy: RTCN Katowice/Kosztowy; Czechy

Re: WIWA AN200 i AN220

Post autor: @GUTEK@ » 8 czerwca 2012, o 20:50

U mnie się nie sprawdziła przez to, że Czechy swoim MUXem zagłuszają. Tak to pewnie bym wszystko ok odbierał na tej antenie.

Z odbiorem k51 to sobie ledwo co radzi ATX91, ogólnie jest ok, ale chwilami jakość potrafi spaść do 30% i tnie.

Awatar użytkownika
TomW
Posty: 904
Rejestracja: 27 grudnia 2011, o 21:44
Odbiornik: Samsung UE32F5000
Instalacja antenowa: Siatkowa, pokojowa DAVBOL W1 (parter)
Nadajnik - obiekt nadawczy: RTCN Kosztowy

Re: WIWA AN200 i AN220

Post autor: TomW » 8 czerwca 2012, o 20:55

Na pewno. Też odbieram na k. 51, to wiem co to znaczy. Nawet kolega kb997 - specjalista od biqadów, ma z nim czasem kłopoty.

Awatar użytkownika
Anduraki
Posty: 1749
Rejestracja: 31 grudnia 2011, o 15:34
Odbiornik: Samsung QE65Q7FN; Samsung UE32EH5450
Instalacja antenowa: Instalacja zbiorcza
Nadajnik - obiekt nadawczy: Piaski/Raabego

Re: WIWA AN200 i AN220

Post autor: Anduraki » 9 czerwca 2012, o 08:56

Swoją drogą ciekawe jaki wzmacniacz kryją w środku, biquad z natury jest 75ohm, a większość dopuszkowych wzmacniaczy jest 300->75

adac
Posty: 1866
Rejestracja: 19 czerwca 2011, o 08:22
Nadajnik - obiekt nadawczy: najbliższy maszt GSM

Re: WIWA AN200 i AN220

Post autor: adac » 9 czerwca 2012, o 10:47

Zgrabnie napisana reklama, pomijając pewne braki techniczne:

- deklarowany zysk tej anteny to 48 dBi, więc zastosowany tam wzmacniacz ma ok.40 dB. Przydałaby się jakaś informacja, co to za sprzęt: zwykły, adaptacyjny, czy jakiś specjalny ? Przynajmniej jaki ma poziom szumów, bo to podstawa. Cały zysk tej anteny robiony jest na wzmacniaczu.

- wg. danych technicznych: pasmo pracy VHF+UHF. Tylko że pojedynczy biquad nie jest anteną szerokopasmową i na VHF ten deklarowany zysk spadnie o kilkanaście dB. Ta antena praktycznie nie nadaje do VHF tak jak autor zapewnia. Więcej szczegółów u kolegów specjalistów, którzy testują biquady.

Sama antena nie wyróżnia się niczym szczególnym od kilkunastu podobnych dostępnych w handlu w cenie od 40 do 140 zł (a propos, autor zapomniał podać cenę).
Nie widzę powodu, żeby poświęcać jej tyle miejsca.
Myślę, że bardziej odpowiednim miejscem byłaby strona handlowa WIWY.
Administrację proszę o zajęcie stanowiska w sprawie zamieszczania postów reklamowych na forum.

kjt
Posty: 355
Rejestracja: 26 czerwca 2011, o 12:35
Odbiornik: Wiwa HD-90new
Instalacja antenowa: Odchudzona siatka
SWA-1/LUX
3m n.p.t <6m kabla
Nadajnik - obiekt nadawczy: RTCN Piaski 26km

Re: WIWA AN200 i AN220

Post autor: kjt » 9 czerwca 2012, o 10:53

Anduraki, akurat biquad którego wyginałeś na podstawie danych zaczerpniętych z tego forum ma impedancję 50ohm.

Adac, sam biquad ma zysk 6dB i racja nie jest szerokopasmowy więc pasmo dobrego zysku jest pewnie wąskie.

Co do reklamy to ja nie widzę tu nic złego.
Jak sam Gutek piszę jest to recenzja. Brak tu zachwalania wciskania i odsyłania do sklepu z kosmiczną ceną.

_chris_

Re: WIWA AN200 i AN220

Post autor: _chris_ » 9 czerwca 2012, o 12:04

Anduraki pisze: a większość dopuszkowych wzmacniaczy jest 300->75
żeby być bardziej ścisłym, wszystkie komercyjne wzmacniacze które widziałem są tak na prawdę 75Ω, tyle, że wyposażane są na wejściu w transformator impedancji 4:1 połączony z de-symetryzatorem. Wystarczy więc z jakiegokolwiek wzmacniacza o impedancji 300Ω usunąć ten de-symetryzator i już mamy wzmacniacz do anteny o impedancji 75Ω...

Awatar użytkownika
Anduraki
Posty: 1749
Rejestracja: 31 grudnia 2011, o 15:34
Odbiornik: Samsung QE65Q7FN; Samsung UE32EH5450
Instalacja antenowa: Instalacja zbiorcza
Nadajnik - obiekt nadawczy: Piaski/Raabego

Re: WIWA AN200 i AN220

Post autor: Anduraki » 10 czerwca 2012, o 10:06

Anduraki, akurat biquad którego wyginałeś na podstawie danych zaczerpniętych z tego forum ma impedancję 50ohm.
Chcesz mi powiedzieć, że biquady (te wyginane na forum) mają niedopasowaną impedancję - to czego tak dobrze na nich odbiera? Czemu nikt nie poruszył problemu dopasowania biquadów 50->75. Chyba jakoś się da to wykonać?

_chris_, to nie jest reklama tylko recenzja, ja bym się już bardziej przyczepił do tego, że 90% linków do wzmacniaczy, anten, itp pochodzi z dipol.com.pl, bo to według mnie jest reklama, albo chociaż pokazywanie, że nie ma innych sklepów internetowych z takimi artykułami w Polsce. Dlaczego prawie nikt nie linkuje przedmiotów z buro.pl (producent anten z Raszyna) - oni mają tam większy wybór anten i to takich dopasowanych pod konkretne kanały, a nie tylko 21-60 i 21-69 jak na dipolu.

Awatar użytkownika
qwerty
Posty: 3097
Rejestracja: 9 września 2009, o 16:41
Miejscowość: Białystok
Odbiornik: LE32B530
UE32K5100
39LN5400
NOT LV5T Deluxe
Instalacja antenowa: dipol szerokopasmowy i biquady
Nadajnik - obiekt nadawczy: RTCN Krynice

Re: WIWA AN200 i AN220

Post autor: qwerty » 10 czerwca 2012, o 10:31

Umieszczamy linki do dipola i hollexa, bo są to najpopularniejsze sklepy. Czemu nie polecamy anteny na określone kanały? Znajdź mi antenę z "wyciętym pasmem" na k 22-49, bądź k. 36-60. Anteny na pełne 21-60 (69) są tańsze.

Awatar użytkownika
Anduraki
Posty: 1749
Rejestracja: 31 grudnia 2011, o 15:34
Odbiornik: Samsung QE65Q7FN; Samsung UE32EH5450
Instalacja antenowa: Instalacja zbiorcza
Nadajnik - obiekt nadawczy: Piaski/Raabego

Re: WIWA AN200 i AN220

Post autor: Anduraki » 10 czerwca 2012, o 13:01

A delikatnie odchodząc z tematu: czy pijesz CocaCole bo jest popularniejsza, a nie przykładowo równie dobrą FreewayCole.

Dlaczego są najpopularniejsze, bo linki do produktów z tej strony są umieszczane wszędzie - no i koło się zamyka.

Szukałem ostatnio antenki wyprodukowanej przez Buro w google .... i znalazłem na jednym forum "poszukuję anteny Dipol ATV ..." - co tylko świadczy o wszechstronnej reklamie tej firmy i wrażeniu jakby w Polsce nie było już innych producentów anten poza nim.

http://www.buro.pl/?site=sklep&step=info&id=P00227 antenka ATV 21/38-69
45.22 zł na sklepie producenta, czy jest taka droga? mi się wydaje, że nie.

A wracając do tematu, żeby moderator mi nie dał kolejnego warna (a wiem, że czeka na okazję) ta antenka nie jest taka zła, bo jakby ktoś chciał swojego własnego biquada wykonać to elementy lutowane mogą się normalnie w świecie wykruszyć - to jest najsłabszy punkt amatorskiego wykonania biquada. Ale przypomina mi się antena Vivanco "ultra flat, zgodna ze standardem full HD" jeśli kosztuje powyżej 40 zł - ja bym nie brał, tak do 40 zł jeszcze się opłaca, ale powyżej to lepiej sobie jakąkolwiek zewnętrzną antenkę załatwić.

Awatar użytkownika
qwerty
Posty: 3097
Rejestracja: 9 września 2009, o 16:41
Miejscowość: Białystok
Odbiornik: LE32B530
UE32K5100
39LN5400
NOT LV5T Deluxe
Instalacja antenowa: dipol szerokopasmowy i biquady
Nadajnik - obiekt nadawczy: RTCN Krynice

Re: WIWA AN200 i AN220

Post autor: qwerty » 10 czerwca 2012, o 13:28

Przejrzałem dziś całą ofertę i na tej brakuje parametrów technicznych. Skąd mam wiedzieć jaki ma zysk i szerokość wiązki? Może się okazać, że ATV 25SP/21-60 będzie znacznie lepsza. Na tym forum można wysyłać linki do sklepów internetowych, ale nie do tych na allegro (wiadomo - istnieje podejrzenie promowanie swojego sklepu). Dodatkowo buro coś kręci w swoich parametrach. Nie chce mi się wierzyć, że antena 25 elementowa ma szerokość 21 stopni, a taki atx 91 ma szerokość wiązki większy (http://forum.radiopolska.pl/index.php?showtopic=16256). Od roku szukam na prawdę przyzwoitej i taniej (a dokładnie to dwóch) anteny. Jedną chcę łapać Siedlce, a za pomocą drugiej Białoruś. O tyle jest problem, że interesujące mnie częstotliwości są tuż obok analoga. Dodatkowo wszystko musi być pasywnie (same symetryzatory). Nawet siatka, która łapie (bądźmy szczerzy) z 360* się nie sprawdza (mimo, że za "plecami" ma Krynice to łapie k. 8, 22, 35. DVB-T chce łapać z k. 21 i k. 51 (Siedlce mają analog na k. 50, i 52).
Dobór anteny to indywidualna sprawa - jednak 19/21-69 została sprawdzona przez wiele ludzi.

Awatar użytkownika
kb997
Posty: 1574
Rejestracja: 8 lutego 2012, o 16:58
Odbiornik: Tv LG 42'LK530
Instalacja antenowa: quados 8 obliczony na 722 mhz. 7 piętro
Nadajnik - obiekt nadawczy: Kosztowy Jesenik Zilina

Odp: WIWA AN200 i AN220

Post autor: kb997 » 11 czerwca 2012, o 00:17

Anduraki pisze:
Anduraki, akurat biquad którego wyginałeś na podstawie danych zaczerpniętych z tego forum ma impedancję 50ohm.
Chcesz mi powiedzieć, że biquady (te wyginane na forum) mają niedopasowaną impedancję - to czego tak dobrze na nich odbiera? Czemu nikt nie poruszył problemu dopasowania biquadów 50->75. Chyba jakoś się da to wykonać?
http://forum.emitel.pl/viewtopic.php?p=126354#p126354
Tu się wypowiedziałem na temat desymetryzacji biquada.
Edit: Ja też linkuję do dipola, ale nie jest to z zamysłem reklamy. Po prostu przyzwyczaiłem się do ich układu strony, gdzie łatwo cokolwiek znaleźć. Przeważnie zaznaczam, że taki produkt "link" lub podobny. Jako przykład komercyjnego biquada też dawałem link do dipola ale zaznaczałem, że jest absurdalnie drogi. Nie mam czasu na stworzenie strony gdzie umieściłbym przykłady anten, osprzętu itp. Jeśli ktoś się pokusi o takie coś i zalinkuje na forum to chętnie będę się posługiwał tą stroną. Wrzucam zdjęcia z tinypica i imageshacka ale te uploady są niewygodne.

loleklolek
Posty: 352
Rejestracja: 25 sierpnia 2011, o 17:49
Odbiornik: LG LE4500
Philips PFL5405H/12
WIWA HD-50/HD-90
Instalacja antenowa: ASP-4A na balkonie (4m n.p.g., 30km), ASR-345 +wzmacznicz, na dachu (10m, 25km)
Nadajnik - obiekt nadawczy: RTCN Olsztyn, RTCN Śrem

Re: WIWA AN200 i AN220

Post autor: loleklolek » 15 czerwca 2012, o 15:43

Ja też sobie trochę potestowałem zbliżoną do tej WIWY konstrukcję Signal HDA-5000. Dla odmiany porównywałem z anteną siatkową (pół siatki, dwa elementy X) uzbrojoną w symetryzator. Testowałem w dwóch miejscach w Poznaniu (około 25km od nadajnika w Śremie), na balkonach z miarę dobrym widokiem na nadajnik i bez ruchliwych ulic. Wyniki wyszły takie, że dzięki wzmacniaczowi biquad zapewniał większą siłę sygnału, ale niekoniecznie przekładało się to na polepszenie jakości. W przypadku obu testowanych anten jakość była wystarczająca na stabilny odbiór MUX1,2,3, a bardziej szczegółowe parametry, takiej jak wskaźnik sygnału do szumu lub Pre-Viterbi w zależności od MUXa wskazywały na przewagę jednej lub drugiej konstrukcji.

Podsumowując:
Biquad w testowych miejscach zapewnił zbliżoną jakość sygnału, co tzw. pół siatki. Pewną zaletą stosowania tej anteny jest jej mniejszy rozmiar (około 1/3 szerokości siatki), co sprzyja większej dowolności montażu. Wbudowany w biquad wzmacniacz zapewnia większą siłę sygnału, niż siatka z symetryzatorem. Ale może to stanowić problem w przypadku lokalizacji anteny w pobliżu ruchliwych ulic i innych źródeł zakłóceń, a także wymaga zasilania anteny. Cena też raczej na korzyść anten siatkowych, szczególnie w sytuacjach, w których dołączony do zestawu krótki kabel antenowy i mocowanie są niewystarczające.

Awatar użytkownika
TomW
Posty: 904
Rejestracja: 27 grudnia 2011, o 21:44
Odbiornik: Samsung UE32F5000
Instalacja antenowa: Siatkowa, pokojowa DAVBOL W1 (parter)
Nadajnik - obiekt nadawczy: RTCN Kosztowy

Re: WIWA AN200 i AN220

Post autor: TomW » 29 czerwca 2012, o 15:24

@GUTEK@ pisze:U mnie się nie sprawdziła przez to, że Czechy swoim MUXem zagłuszają. Tak to pewnie bym wszystko ok odbierał na tej antenie.
Ja zacząłem robić porównanie swojego Relooka z Twoją Wiwą. W wielu punktach relacje z odbioru mam takie same. Dotyczy to odbioru (a właściwie zakłóceń) na k.51 oraz braku odbioru z mojej lokalizacji Skrzycznego i Czechów. Z mojej lokalizacji - bo gdzie indziej już bez problemu. Jest chyba bardziej kierunowa od Wiwy, ale ma wieksze wymiary i inną konstukcję. W miejscach, gdzie mieszkamy spisują się chyba jednakowo. Część Twojej recenzji pasuje jak ulał ;)

Awatar użytkownika
@GUTEK@
Posty: 5397
Rejestracja: 27 kwietnia 2009, o 00:17
Miejscowość: Gliwice
Odbiornik: Astrometa DVB-T2 USB,
Telewizor z AndroidTV 9.0
Instalacja antenowa: Televes
Nadajnik - obiekt nadawczy: RTCN Katowice/Kosztowy; Czechy

Re: WIWA AN200 i AN220

Post autor: @GUTEK@ » 29 czerwca 2012, o 16:24

Jak patrzyłem na mapie to w Twojej lokalizacji powinno się idealnie odbierać k51 z Katowic.
Sygnał z Pradziada u Ciebie już powinien być minimalny.
U mnie niestety jedynie ATX91 się sprawdził. Wszystkie siatkowe i inne anteny odpadają.

Awatar użytkownika
TomW
Posty: 904
Rejestracja: 27 grudnia 2011, o 21:44
Odbiornik: Samsung UE32F5000
Instalacja antenowa: Siatkowa, pokojowa DAVBOL W1 (parter)
Nadajnik - obiekt nadawczy: RTCN Kosztowy

Re: WIWA AN200 i AN220

Post autor: TomW » 29 czerwca 2012, o 16:41

Właśnie. Na zwykłej siatkowej, pokojowej nie mam problemu Pradziada. Dopiero "lepsza" zewnetrzna mi go wyłapuje i telewizor zgłasza błąd, bo znalazł na kanale drugi inny program. Relooka kupiłem na wyjazdy. U mnie jest "za dobry". Na dalsze odległości się sprawdza (tylko nie u mnie). Sprawdzę latem na jakie dystanse.

debe
Posty: 344
Rejestracja: 10 maja 2010, o 13:35
Odbiornik: SonyKDL-40EX700
Instalacja antenowa: WIWA AN 220
Nadajnik - obiekt nadawczy: RTCN Wichów/ Jemiołów

Re: WIWA AN200 i AN220

Post autor: debe » 14 października 2012, o 12:15

@GUTEK@ pisze: Obydwa modele to w zasadzie ta sama antena, różnica jedynie polega na tym, że do AN220 dodatkowo dodano zasilacz. To w przypadku gdy nie ma możliwości zasilenia anteny bezpośrednio z tunera. Tu bardzo ważna uwaga dotycząca modelu AN220. Dołączony zasilacz jest 12V, ale w separatorze który również znajduje się w zestawie jest dodatkowy stabilizator na 5V. Czyli tak na prawdę antena jest również zasilana napięciem 5V, tak jak z tunera. Ostrzegam wszystkich o tym, aby przypadkowo nie podłączyli anteny do zasilacza ze "zwykłych" anten, który podaje napięcie 12V do zasilania wzmacniacza.
Zastanawia mnie ten fragment recenzji.
To znaczy, że do żadnej z tych anten nie można wykorzystać zasilacza z separatorem 12V jeśli posiada się właśnie taki a odbiornik nie posiada zasilania 5V.
Zastanawia mnie co miałoby się stać z wewnętrznym wzmacniaczem tej anteny po podłączeniu separatora 12V i od razu nasuwa mi się pytanie co to za wzmacniacz siedzi w tych antenach, bo wszystkie dotąd mi znane mogą być zasilane napięciem 5-12V. WIWA skonstruowała specjalnie do tej anteny coś nowego?
Pytam, bo chcę taką antenę kupić komuś, kto prosił mnie o uruchomienie NTC. Nie jest to osoba zamożna a zasilacz od innej anteny już tam jest.
Jak to jest z tym zasilaniem?

Awatar użytkownika
kb997
Posty: 1574
Rejestracja: 8 lutego 2012, o 16:58
Odbiornik: Tv LG 42'LK530
Instalacja antenowa: quados 8 obliczony na 722 mhz. 7 piętro
Nadajnik - obiekt nadawczy: Kosztowy Jesenik Zilina

Re: Odp: WIWA AN200 i AN220

Post autor: kb997 » 14 października 2012, o 12:58

@debe
Zamiast zastanawiać się nad kupnem takiej anteny wygnij biquada i załóż do niego wzmacniacz "rurkowy" np. Fte LG100 albo dipolowski o wzmocnieniu do 14dB. Oba te wzmacniacze możesz zasilić 12V. Co prawda Fte kosztuje ponad 30 zł ale jest dobrą konstrukcją, za Dipola trzeba dać połowę tej kwoty.

Odpowiedz
