Jaka antena do MUX-8?

areq1987
Posty: 57
Rejestracja: 19 lutego 2011, o 22:36
Instalacja antenowa: Dipol 44/21-69 Tri-digit dom jednorodzinny
Nadajnik - obiekt nadawczy: Tarnów MUX1,2,3 MUX8-FAIL!

Re: Jaka antena do MUX-8?

Post autor: areq1987 » 30 października 2016, o 16:53

Czy ta antena http://www.barczak.com.pl/oferta/anteny ... ml#content bedzie sie nadawać na wieksze odległości od nadajnika 70-80km i ile może mieć max długości kabel do tv przy niej zeby działało to prawidło Mux1,2,3 H Mux8 V ? Ja totalny laik wiec proszę o wyrozumiałość.

Pozdrawiam

Szymon_Zy
Posty: 297
Rejestracja: 16 listopada 2010, o 12:30
Odbiornik: AF9015,IT9135,hd507,hd527,Samsung UE40D5500
Instalacja antenowa: Dipol-19
Nadajnik - obiekt nadawczy: Klepaczka/Błeszno

Re: Jaka antena do MUX-8?

Post autor: Szymon_Zy » 30 października 2016, o 17:08

poxipol pisze:
Szymon_Zy pisze: Nieco namieszałeś.
Do mierzenia impedancji falowej stosuje się dość drogie urządzenia.
Tutaj masz poradnik jak poprawnie wykonać półfalowy dipol zamknięty.
http://mlodytechnik.pl/files/nwt/91-nw-01-anteny.pdf
Właśnie nie chciałem zamkniętego bo nie mam w domu symetryzatora na pasmo III, dwa leżą ale oba od k. 21 w górę. W niedzielę w ogóle cięzko podjechać i kupić ;-)
Rezystancję podałem na dowód, że połączenia są ok. Googlam za dipolem otwartym półfalowym i za nic nie potrafię dojść co jest nie tak. Chyba nie chodzi o listewkę, na której rozciągnałem drut ;-) Kręcę tą anteną jak chłop słońcem bo może żeby odebrać V muszę ustawić ją w jakiejś magicznej pozycji i nic.

poxipol
Posty: 1819
Rejestracja: 7 stycznia 2015, o 23:04
Nadajnik - obiekt nadawczy: Kraków-Chorągwica

Re: Jaka antena do MUX-8?

Post autor: poxipol » 30 października 2016, o 18:14

ploomba pisze:
poxipol pisze:Cena wysoka,ale są.http://inel.sklep.pl/pl/p/ANTENA-ATZ-5-6-8/195

poxipol, a orientujesz się może jak ona wypada w stosunku do tej z Dipola?

http://inel.sklep.pl/pl/p/ANTENA-ATZ-5-6-8/195
kontra
http://www.dipol.com.pl/antena_telewizy ... _A0140.htm

tzn jaki ma zysk dBi?
bo nie mogę znaleźć nic na jej temat
Jeżeli chodzi o wąskopasmową 5 el. antenkę Inela.
Rzeczywiste parametry w dBd i pol V
Współczynnik fali stojącej 1,5
Stosunek promieniowania głównego do wstecznego 20 dB
Szerokość wiązki głównej w stopniach 100-:-85
Zysk energetyczny 6 dBd ( 8,15 dBi )

Antena dipola jest anteną szerokopasmową i ma zmienne parametry w funkcji częstotliwości a największy zysk przypada na K12
Jej budowa nie kwalifikuje jej do grupy anten półprofesjonalnych

Do grupy anten półprofesjonalnych można zaliczyć szerokopasmową 13 el
Jej parametry.
WFS 1,6
Przód-tył V 12 dB
Szerokość wiązki V 75-:-44
Zysk od 6-9 dBd

Jak na razie nie ma bardzo dobrych wąskopasmowych anten 12 el.

Awatar użytkownika
bogdanzieba
Posty: 1247
Rejestracja: 21 września 2010, o 23:52
Odbiornik: WIWA HD-90
Instalacja antenowa: Tri Digit z symetryzatorem, MaximumUHF200 ze wzmacniaczem Terra AB011
Nadajnik - obiekt nadawczy: SFN PKiN/RTCN, św. Krzyż/Sucha Góra

Re: Jaka antena do MUX-8?

Post autor: bogdanzieba » 30 października 2016, o 18:31

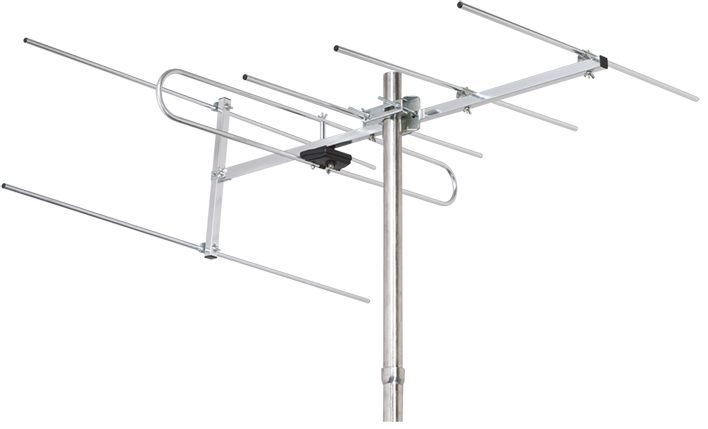

A co myślici o tej antence Radiowa DVB-T VHF DAB Cyfrowa Maximum MUX8 oferta nr 6583728385 (Alledrogo).

Specyfikacja:

Zaprojektowana do naziemnego odbioru cyfrowego sygnału VHF /DAB
Zysk 7,5 dB
Wstępnie zmontowana aby ułatwić instalację
Wodoodporna osłona złącza F
Wysokiej jakości materiały zapewnią długą żywotność anteny
Ilość elementów: 6
Długość anteny: 890 mm
Szerokość wiązki (H/V): H58° / V75°
Zakres częstotliwości VHF: 174 ~ 230 MHz
Kanały: 5-12
Promieniowa Przód / Tył: 16 - 18 dB
Zysk: 5 - 7,5 dB
Impedancja: 75 Ohm

Obrazek

poxipol
Posty: 1819
Rejestracja: 7 stycznia 2015, o 23:04
Nadajnik - obiekt nadawczy: Kraków-Chorągwica

Re: Jaka antena do MUX-8?

Post autor: poxipol » 30 października 2016, o 19:53

Szymon_Zy pisze:
poxipol pisze:
Szymon_Zy pisze: Nieco namieszałeś.
Do mierzenia impedancji falowej stosuje się dość drogie urządzenia.
Tutaj masz poradnik jak poprawnie wykonać półfalowy dipol zamknięty.
http://mlodytechnik.pl/files/nwt/91-nw-01-anteny.pdf
Właśnie nie chciałem zamkniętego bo nie mam w domu symetryzatora na pasmo III, dwa leżą ale oba od k. 21 w górę. W niedzielę w ogóle cięzko podjechać i kupić ;-)
Rezystancję podałem na dowód, że połączenia są ok. Googlam za dipolem otwartym półfalowym i za nic nie potrafię dojść co jest nie tak. Chyba nie chodzi o listewkę, na której rozciągnałem drut ;-) Kręcę tą anteną jak chłop słońcem bo może żeby odebrać V muszę ustawić ją w jakiejś magicznej pozycji i nic.
Twój problem to WFS i gradacja średnicy.
Linia transmisyjna - kabel gniazdo odb.musi być dopasowana impedancyjnie do dipola..
W przypadku niedopasowania zwiększa się WFS ,zwiększając tym samym straty mocy sygnału,gdyż część mocy zostaje odbita w kierunku powrotnym ,powodując nieodwracalne zmiany w sygnale,pogarszające jego jakość
Aby WFS był minimalny dipol powinien mieć taką samą impedancję co kabel.
Jeżeli impedancja dipola jest inna od znamionowej,należy zastosować odpowiednie układy dopasowujące.lub zmianę położenia punktów zasilania dipola.

Brak symetryzatora to nie problem.Możesz go wykonać z kabla według opisu w poradniku, o długości 457 mm

@bogdanziemba
Parametry grubo przesadzone.
W porównaniu z twoją anteną ,po prostu się umywa.

Awatar użytkownika
K63
Posty: 2399
Rejestracja: 30 lipca 2011, o 20:48
Odbiornik: 2xTV + 2xSTB Combo
Instalacja antenowa: LOG 2-69 + DIPOL 19/21-60 w polar. V, wzm.Telmor WWK-840, rozg. Telmor RDM-2F
Nadajnik - obiekt nadawczy: Gorlice (PL), Bardejov (SK)

Re: Jaka antena do MUX-8?

Post autor: K63 » 30 października 2016, o 19:54

ploomba pisze: http://inel.sklep.pl/pl/p/ANTENA-ATZ-5-6-8/195
tzn jaki ma zysk dBi?
bo nie mogę znaleźć nic na jej temat
@poxipol już napisał. Ja jedynie dodam że jest sprzedawana bez symetryzatora
http://forum.emitel.pl/viewtopic.php?f= ... &start=454

Awatar użytkownika
bogdanzieba
Posty: 1247
Rejestracja: 21 września 2010, o 23:52
Odbiornik: WIWA HD-90
Instalacja antenowa: Tri Digit z symetryzatorem, MaximumUHF200 ze wzmacniaczem Terra AB011
Nadajnik - obiekt nadawczy: SFN PKiN/RTCN, św. Krzyż/Sucha Góra

Re: Jaka antena do MUX-8?

Post autor: bogdanzieba » 30 października 2016, o 20:17

Moja antenka to nowa jeszcze nie używana telewizyjno-radiowa DIPOL 7/5-12 DVB-T DAB i mówisz @poxipol, że ma lepsze parametry niż ta Antena Radiowa DVB-T VHF DAB Cyfrowa Maximum MUX8.

Szkoda, że już nie produkują tej co mam, wiele się nie różni od obecnie oferowanej Antena telewizyjno-radiowa DIPOL-4/5-12

Awatar użytkownika
maciek_p
Posty: 94
Rejestracja: 1 stycznia 1970, o 01:00
Nadajnik - obiekt nadawczy: Kraków/Chorągwica

Re: Jaka antena do MUX-8?

Post autor: maciek_p » 30 października 2016, o 22:36

Jaki wpływa na odbiór ma montaż anteny w odpowiedniej polaryzacji.

Obrazek

poxipol
Posty: 1819
Rejestracja: 7 stycznia 2015, o 23:04
Nadajnik - obiekt nadawczy: Kraków-Chorągwica

Re: Jaka antena do MUX-8?

Post autor: poxipol » 31 października 2016, o 00:10

Przy tej konstrukcji anteny w V, lepsze parametry można uzyskać oddalając ją od metalowej pionowej konstrukcji masztu,względnie na wysięgniku.
Przy antenie z reflektorem kątowym,dopuszczalna odległość to 10 cm

wolfcreek
Posty: 49
Rejestracja: 28 października 2016, o 12:51
Odbiornik: TV LG42PW451
Instalacja antenowa: Antena LOGARYTMICZNA DVB-T UniLine Emme Esse 5-60 UHF/VHF Zamontowana na dachu
Nadajnik - obiekt nadawczy: Żagań / Wichów , Zielona Góra / Jemiołów

Re: Jaka antena do MUX-8?

Post autor: wolfcreek » 31 października 2016, o 00:24

akoss22 pisze:@qweir205 jutro przetestuję twój sposób na mux-8 :D Tyle było narzekania na wybór pasma, a okazuje się, że można odebrać prawie na wszystkim :D Brawo Ty :lol:
Daj znać kolego jak Tobie udała się taka prowizorka i czy na tych drutach podłączonych do siatki odbiera mux8 u Ciebie , bo ja już robię rewolucję z anteną ATX55 , rozebrana na części pierwsze leży i czeka chyba na cud :) Co ciekawe , że jak ją obróciłem na pion to mi znalazła kanały radiowe i płatne zakodowane muxy + kanały niemieckie nawet . Ale jak ten patent z siatką działa to po co przepłacać . Swoja drogą to nas załatwili ci od cyfryzacji , teraz tylko same problemy będą .

poxipol
Posty: 1819
Rejestracja: 7 stycznia 2015, o 23:04
Nadajnik - obiekt nadawczy: Kraków-Chorągwica

Re: Jaka antena do MUX-8?

Post autor: poxipol » 31 października 2016, o 00:50

Jak podciągniesz kabel z gniazdka sieciowego,to efekt na pewno będzie pioronujący.!

qweir205
Posty: 152
Rejestracja: 19 lutego 2012, o 22:25
Odbiornik: TV LG 32LG2000 + OPTICUM RED SLOTH COMBO
Instalacja antenowa: Antena Siatkowa Ze Wzmacniaczem
Nadajnik - obiekt nadawczy: Św.Krzyż /g.Św Marcina

Re: Jaka antena do MUX-8?

Post autor: qweir205 » 31 października 2016, o 02:12

wolfcreek pisze:
akoss22 pisze:@qweir205 jutro przetestuję twój sposób na mux-8 :D Tyle było narzekania na wybór pasma, a okazuje się, że można odebrać prawie na wszystkim :D Brawo Ty :lol:
Daj znać kolego jak Tobie udała się taka prowizorka i czy na tych drutach podłączonych do siatki odbiera mux8 u Ciebie , bo ja już robię rewolucję z anteną ATX55 , rozebrana na części pierwsze leży i czeka chyba na cud :) Co ciekawe , że jak ją obróciłem na pion to mi znalazła kanały radiowe i płatne zakodowane muxy + kanały niemieckie nawet . Ale jak ten patent z siatką działa to po co przepłacać . Swoja drogą to nas załatwili ci od cyfryzacji , teraz tylko same problemy będą .
Ja odbieram na tym wynalazku mux8 nawet z Krakowa (ok. 95 km) więc możecie próbować :) Wcześniej martwiłem się że nie moge odebrać mux8 z żadnego nadajnika a teraz mam komfort. Jeszcze jak Tarnów uruchomią to już w ogóle.

areq1987
Posty: 57
Rejestracja: 19 lutego 2011, o 22:36
Instalacja antenowa: Dipol 44/21-69 Tri-digit dom jednorodzinny
Nadajnik - obiekt nadawczy: Tarnów MUX1,2,3 MUX8-FAIL!

Re: RE: Re: Jaka antena do MUX-8?

Post autor: areq1987 » 31 października 2016, o 04:43

qweir205 pisze:Co do eksperymentów. Nie mogłem na antenie siatkowej uzyskać sygnału mux 8 z Krakowa ani z Kielc. Postanowiłem włożyć druty i sobie wiszą pionowo (oba ok. 0.7 metra długości, na rysunku oznaczyłem na zielono). Z Kielc (ok. 37 km) mam teraz 100/100 a z Krakowa (ok.95 km) 97/100. Odbiór w obu przypadkach bardzo dobry :D
Obrazek
Ciekawe czy dodanie takich drutów do kierunkowej tri digit sprawiłoby ze jakieś oznaki mux8 były by widoczne na tv..

Wysłane z mojego Redmi 3S przy użyciu Tapatalka

bytom2009
Posty: 39
Rejestracja: 27 października 2016, o 17:08
Odbiornik: UE40H6400AWXXH
Instalacja antenowa: Dipol 44/21-60 Tri Digit DVB-T UHF
Nadajnik - obiekt nadawczy: RTCN Żagań-Wichów

Re: Jaka antena do MUX-8?

Post autor: bytom2009 » 31 października 2016, o 07:23

na przykład ja mam tak na dachu
https://tinyurl.com/j9jbs32
i nie pasuje mi jeszcze dokładać dwie anteny vhf
lepiej będzie poczekać na antenę która będzie obierała dwa pasma uhf+vhf

marcin6660
Posty: 547
Rejestracja: 1 marca 2009, o 17:03
Odbiornik: Samsung UE48H6500 , UE32H5500 , UE58J5200 , P2270HD , Lion 2
Instalacja antenowa: Telkom Telmor ASR-860 P25
Wysokość ok.390m/n.p.m
Nadajnik - obiekt nadawczy: Katowice , Skrzyczne , Częstochowa

Re: Jaka antena do MUX-8?

Post autor: marcin6660 » 31 października 2016, o 10:13

Mam ASR-860P25 i czy lepsza będzie :

t-tri-digit-lna-177-wzmacniacz-dipol
czy
opticum-ax1000-lte-combo-mux8
czy
maclean-mctv-995a-lte

Mux-8 pewnie będzie u mnie odbierał na każdej ale chodzi mi też o Czechy i ewentualnie Mux TVT którego teraz nie mam na ASR-860P25. W Dipolu jest większy manewr ze wzmacniaczami.

Czy Tri Digit z LNA-177 będzie lepszy od ASR-860P25 na pasmo UHF ?

marekns
Posty: 92
Rejestracja: 9 września 2015, o 18:51
Instalacja antenowa: ATX-107 + SWA 6000/6T
Nadajnik - obiekt nadawczy: Kraków Chorągwica 75 km

Re: Jaka antena do MUX-8?

Post autor: marekns » 31 października 2016, o 10:47

Do poprawnego odbioru MUX8 potrzebna jest antena na pasmo VHF. Ani Tri Digit ani Maclean MCTV 995a nie są przeznaczone do odbioru tego pasma. Na forum można poczytać opinie ludzi co odbieraja MUX8 na antenach UHF gdzie na początku moc i jakość jest ok a po jakomś czasie sygnał zanika. Kup dwie anteny jedna uhf, druga vhf i połacz je zwrotnicą. Czy to takie trudne? Zwrotnice można kupić juz za ok 15 zł a dobra waskopasmowa antena VHF kosztuje 30 zł a jest to inwestycja na lata a kombinowane anteny jutro moga przestać działać.
Ostatnio zmieniony 31 października 2016, o 10:50 przez marekns, łącznie zmieniany 1 raz.

bytom2009
Posty: 39
Rejestracja: 27 października 2016, o 17:08
Odbiornik: UE40H6400AWXXH
Instalacja antenowa: Dipol 44/21-60 Tri Digit DVB-T UHF
Nadajnik - obiekt nadawczy: RTCN Żagań-Wichów

Re: Jaka antena do MUX-8?

Post autor: bytom2009 » 31 października 2016, o 10:49

marcin6660
ja mam t-tri-digit-lna-177-wzmacniacz-dipol
i odbiera super tylko ze odbiera tylko uhf
i czemu jesteś pewny ze u ciebie będzie odbierało
mux-8 jak mux-8 nadaje na vhf

switomek
Posty: 4
Rejestracja: 31 października 2016, o 11:40
Nadajnik - obiekt nadawczy: RTCN Ślęża

Re: Jaka antena do MUX-8?

Post autor: switomek » 31 października 2016, o 11:46

wolfcreek pisze:
akoss22 pisze:@qweir205 jutro przetestuję twój sposób na mux-8 :D Tyle było narzekania na wybór pasma, a okazuje się, że można odebrać prawie na wszystkim :D Brawo Ty :lol:
Daj znać kolego jak Tobie udała się taka prowizorka i czy na tych drutach podłączonych do siatki odbiera mux8 u Ciebie , bo ja już robię rewolucję z anteną ATX55 , rozebrana na części pierwsze leży i czeka chyba na cud :) Co ciekawe , że jak ją obróciłem na pion to mi znalazła kanały radiowe i płatne zakodowane muxy + kanały niemieckie nawet . Ale jak ten patent z siatką działa to po co przepłacać . Swoja drogą to nas załatwili ci od cyfryzacji , teraz tylko same problemy będą .
Wprowadziłem zmiany proponowane przez @qweir205. Dołączyłem dwa druty do anteny szerokopasmowej i o ile przedtem miałem siłę/sygnał 12/55, to po dodaniu drutów z wieszaka parametry poprawiły mi się do 58/100. Sposób jest więc jak najbardziej godny uwagi.
Dzięki @qweir205 za podpowiedź.

poxipol
Posty: 1819
Rejestracja: 7 stycznia 2015, o 23:04
Nadajnik - obiekt nadawczy: Kraków-Chorągwica

Re: Jaka antena do MUX-8?

Post autor: poxipol » 31 października 2016, o 12:05

bogdanzieba pisze:Moja antenka to nowa jeszcze nie używana telewizyjno-radiowa DIPOL 7/5-12 DVB-T DAB i mówisz @poxipol, że ma lepsze parametry niż ta Antena Radiowa DVB-T VHF DAB Cyfrowa Maximum MUX8.

Szkoda, że już nie produkują tej co mam, wiele się nie różni od obecnie oferowanej Antena telewizyjno-radiowa DIPOL-4/5-12
Twoja antenka należy do grupy anten szerokopasmowych,a wiąże się to ze świadomym rozstrajaniu anteny.
W porównaniu do anten wąskopasmowych nie da się uzyskać dobrych parametrów licząc od K 5 do 12.zwłaszcza w zakresie fal metrowych
Jeżeli jeden parametr polepszymy to automatyczne inne się pogarszają.
W twojej antence zastosowano reflektor wieloelementowy co poprawiło stosunek promieniowania głównego do wstecznego o wartości 13,5 dB.W antenie wąskopasmowej jest 20 dB.i wystarczy dipol z dwóch elementów.
WFS zawiera się w granicach 1,3 - 1,97
Zysk energetyczny w zależności od odbieranego kanału zawiera się w granicach 3- 5,5 -5 dB.
W funkcji częstotliwości apogeum uzyskuje przy częstotliwości 220 MHZ i zaczyna spadać,w przeciwną stronę dość gwałtownie.

Awatar użytkownika
bogdanzieba
Posty: 1247
Rejestracja: 21 września 2010, o 23:52
Odbiornik: WIWA HD-90
Instalacja antenowa: Tri Digit z symetryzatorem, MaximumUHF200 ze wzmacniaczem Terra AB011
Nadajnik - obiekt nadawczy: SFN PKiN/RTCN, św. Krzyż/Sucha Góra

Re: Jaka antena do MUX-8?

Post autor: bogdanzieba » 31 października 2016, o 12:36

Dzięki @poxipol za szczegółowe wyjaśnienie ale do odbioru MUX-8 się ona nadaje bardzo dobrze? Czy kupić taką Antena telewizyjno-radiowa DIPOL-4/5-12?
