Antena pokojowa do odbioru DVB-T

Awatar użytkownika
m@rtops
Posty: 3040
Rejestracja: 16 stycznia 2012, o 19:05
Odbiornik: LG 47LA660S , Samsung LE32s71b+T65, LG M2094+wiwa hd90new
Instalacja antenowa: opticum AX 1000+ , 6m npt oraz Dipol 19/21-69 - obie bez wzm
Nadajnik - obiekt nadawczy: RTCN Kraków / Chorągwica - 15km

Re: Slicznie proszę o pomoc

Post autor: m@rtops » 18 kwietnia 2017, o 22:41

no oprócz wyglądu to jakaś taka dookólna się wydaje
w środku zapewne dwa pręty w poziomie idące od płytki wzmacniacza ......... no i oczywiście
- Obwód SMT, specjalnie do odbioru cyfrowej telewizji HD
:D

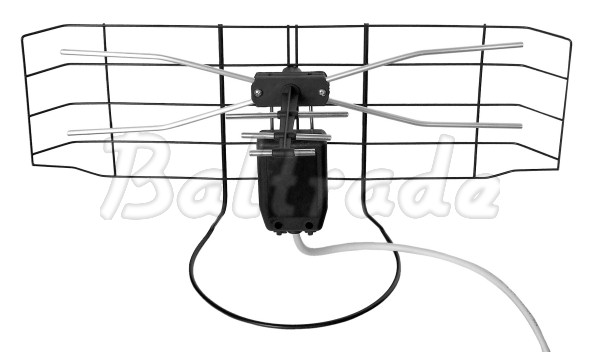

z bardziej polecanych (choć nie ma to jak zewnętrzna) jest antena typu "APOK" - są jej różne wersje , ale oparte o tę samą zasadę działania
Obrazek

poxipol
Posty: 1783
Rejestracja: 7 stycznia 2015, o 23:04
Nadajnik - obiekt nadawczy: Kraków-Chorągwica

Re: Slicznie proszę o pomoc

Post autor: poxipol » 19 kwietnia 2017, o 20:17

Często można spotkać tego typu antenki,jako pokojowe,względnie za oknem lub na balkonie.
Nieźle sobie radzą w różnych warunkach -pasywne jak i aktywne.
Dużo gorzej z odbiorem VHF.
Jest to taka 1/4 siatki z całofalowym dipolem UHF,bez transformatora z reflektorem i kilkoma biernymi direktorami do lepszego dopasowania do znamionowej impedancji falowej
